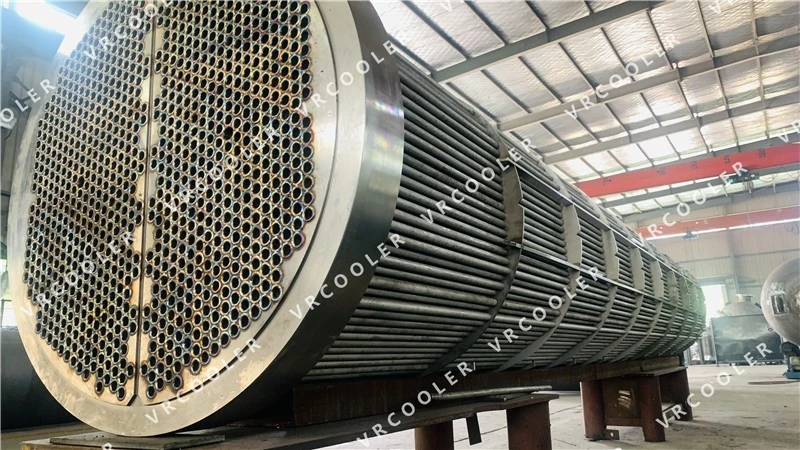

مبدل حرارتی تیوب باندل چیست؟

مبدل حرارتی باندل لوله چیست؟

مبدل حرارتی لوله ای نوعی مبدل حرارتی است که از یک بسته لوله برای انتقال حرارت بین دو سیال استفاده می کند. بسته نرم افزاری لوله معمولاً در یک پوسته قرار می گیرد و دو سیال در جهت مخالف جریان می یابند که یک سیال از لوله ها و دیگری روی سطح بیرونی لوله ها جریان می یابد.

انتقال حرارت از طریق جابجایی انجام می‌شود، زیرا سیال داغ داخل لوله‌ها گرما را به سیال خنک‌تری که روی لوله‌ها جریان دارد، منتقل می‌کند. طراحی بسته نرم افزاری لوله، مساحت سطح موجود برای انتقال حرارت را به حداکثر می رساند و امکان انتقال موثر گرما بین دو سیال را فراهم می کند.

مبدل‌های حرارتی باندل لوله معمولاً در کاربردهای صنعتی مانند کارخانه‌های شیمیایی، پالایشگاه‌ها و نیروگاه‌ها استفاده می‌شوند، جایی که از آنها برای انتقال گرما بین سیالات مورد استفاده در فرآیندهای مختلف استفاده می‌شود. آنها همچنین می توانند در سیستم های HVAC یافت شوند، جایی که از آنها برای خنک کردن یا گرم کردن هوا در جریان عبور از سیستم استفاده می شود. مبدل های حرارتی باندل لوله ای به دلیل کارایی، قابلیت اطمینان و تطبیق پذیری شناخته شده اند و اغلب در کاربردهایی استفاده می شوند که نرخ انتقال حرارت بالا مورد نیاز است.

مبدل های حرارتی باندل لوله ای در طرح های مختلفی از جمله طرح های لوله مستقیم، لوله U و لوله های مارپیچی ارائه می شوند. طرح های لوله مستقیم شامل بسته ای از لوله های مستقیم است که در یک پوسته استوانه ای نصب شده اند، در حالی که طرح های لوله U شامل بسته ای از لوله های U شکل هستند که در یک پوسته نصب شده اند. طرح‌های لوله‌های مارپیچی شامل دسته‌ای از لوله‌ها هستند که به صورت مارپیچی در یک پوسته چیده شده‌اند.

مبدل های حرارتی باندل لوله را می توان از مواد مختلفی از جمله فولاد کربنی، فولاد ضد زنگ و فلزات غیرآهنی مانند مس، برنج و آلومینیوم ساخت. انتخاب ماده به کاربرد خاص و ویژگی های سیال مورد استفاده بستگی دارد.

مبدل های حرارتی باندل لوله نیز می توانند برای انواع مختلف انتقال حرارت از جمله انتقال حرارت تک فاز (که هر دو سیال در حالت مایع یا گاز هستند)، انتقال حرارت دو فاز (که در آن یک سیال در حالت مایع است و دیگری در حالت گاز است)، و انتقال حرارت تراکم (که در آن گاز به مایع متراکم می شود).

علاوه بر این، مبدل‌های حرارتی دسته‌ای لوله را می‌توان برای پیکربندی‌های جریان مختلف، از جمله جریان مخالف (جایی که دو سیال در جهت مخالف جریان می‌دهند)، جریان موازی (جایی که دو سیال در یک جهت جریان دارند) و جریان متقاطع (محل جریان دو سیال) طراحی کرد. عمود بر یکدیگر).

به طور کلی، مبدل های حرارتی باندل لوله ای وسیله ای پرکاربرد و بسیار مؤثر برای انتقال حرارت بین دو سیال در انواع کاربردهای صنعتی و تجاری هستند.

بسته‌های لوله معمولاً در انواع کاربردهای صنعتی، به‌ویژه در سیستم‌های انتقال حرارت استفاده می‌شوند. یک دسته لوله شامل مجموعه ای از لوله ها است که به شکل استوانه یا مستطیل چیده شده و در یک پوسته نصب شده اند. پوسته معمولاً با مایعی مانند آب یا هوا پر می شود که روی سطح بیرونی لوله ها جریان دارد و اجازه می دهد تا گرما از سیال داخلی که از طریق لوله ها جریان دارد به سیال بیرونی منتقل شود.

برخی از کاربردهای رایج باندل های لوله عبارتند از:

مبدل های حرارتی:بسته‌های لوله معمولاً در مبدل‌های حرارتی برای انتقال گرما از یک سیال به سیال دیگر استفاده می‌شوند. آنها اغلب در کارخانه های شیمیایی، پالایشگاه ها و نیروگاه ها برای انتقال گرما بین سیالات مورد استفاده در فرآیندهای مختلف استفاده می شوند.

بویلرها:باندل های لوله ای نیز در بویلرها برای تولید بخار استفاده می شوند. لوله ها با آب پر می شوند که با احتراق سوخت در دیگ گرم می شود. سپس بخار تولید شده توسط آب گرم شده می تواند برای برق رسانی به توربین ها و تولید برق استفاده شود.

سیستم های تهویه مطبوع:باندل‌های لوله در سیستم‌های تهویه مطبوع برای انتقال گرما از هوای داخل ساختمان به سیال مبردی که در لوله‌ها جریان دارد استفاده می‌شود. این به سیستم اجازه می دهد تا هوای داخل ساختمان را خنک کند.

کولرهای روغنی:بسته‌های لوله‌ای را می‌توان در خنک‌کننده‌های روغن نیز برای خنک کردن روغن مورد استفاده در سیستم‌های هیدرولیک یا سایر ماشین‌ها استفاده کرد. روغن از طریق لوله ها جریان می یابد، در حالی که یک مایع خنک کننده روی سطح بیرونی لوله ها جریان می یابد و گرما را از روغن به خنک کننده منتقل می کند.

لوله کشی فرآیند:باندل های لوله را می توان در سیستم های لوله کشی فرآیند برای انتقال گرما بین سیالات مختلف مورد استفاده در فرآیندهای مختلف استفاده کرد. همچنین می توان از آنها برای خنک کردن یا گرم کردن سیالات در صورت نیاز استفاده کرد.
