چه تفاوتی بین کولرهای هوا و لوله تولید کننده لوله و لوله لوله وجود دارد؟
Aug 27, 2025
چه تفاوتی بین کولرهای هوا و لوله تولید لوله و لوله لوله وجود دارد؟
تمایز اصلی در طراحی سطح انتقال حرارت آنها ، ترتیب مسیر جریان و ساختار مکانیکی- عواملی است که به طور مستقیم بر کارایی تبادل گرما و سناریوهای کاربردی تأثیر می گذارد.
| نشان | پوسته - and - tube ژنراتور خنک کننده هوا | کولر هوا ژنراتور لوله - |
|---|---|---|

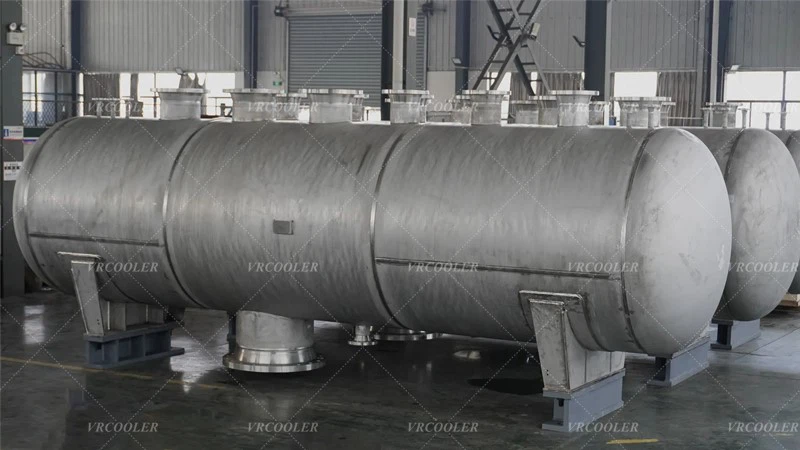

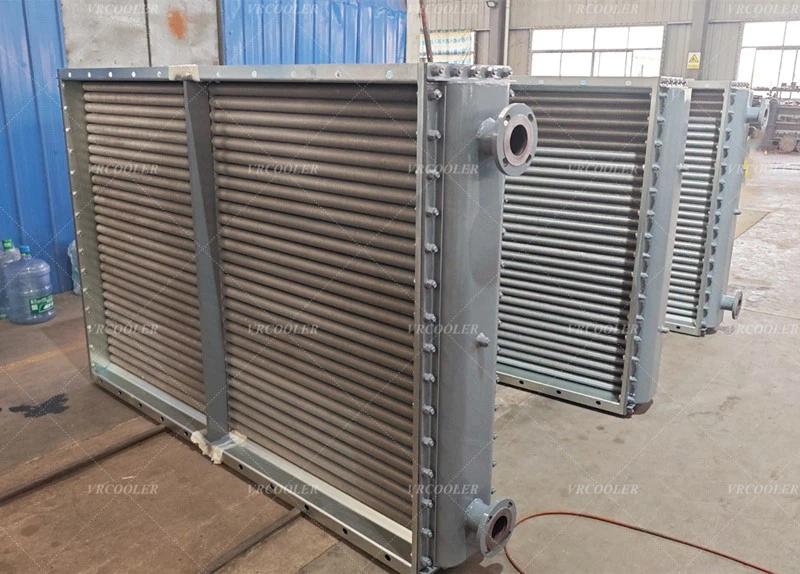

| مؤلفه اصلی | تشکیل شده از یکپوسته(یک کشتی فشار استوانه ای) و الفدسته لوله. | تشکیل شده از یکلوله پایه(لوله فلزی قطر کوچک-)باله(صفحات فلزی نازک/دنده ، به عنوان مثال ، آلومینیوم ، مس) که به سطح لوله وصل شده است. |
| مسیرهای جریان سیال | - وسیله خنک کننده(به عنوان مثال ، آب خنک کننده ، گلیکول): جریانداخل لوله ها(سمت لوله). - هوای گرم(از ژنراتور): جریانخارج از لوله ها ، درون پوسته(سمت پوسته). برای هدایت جریان هوا و افزایش تلاطم ، حفره ها اغلب در پوسته نصب می شوند. |
- وسیله خنک کننده: جریانداخل لوله پایه(سمت لوله). - هوای گرم: جریاندر سراسر سطح بیرونی فنلاندی(طرف هوا). باله ها در ردیف ها قرار گرفته اند تا "سیم پیچ فنر" را برای عبور هوا تشکیل دهند. |
| سطح انتقال حرارت | متکی بهدیواره بیرونی صاف لوله هابرای تبادل گرما مساحت سطح محدود به دور بیرونی لوله است. | منطقه انتقال حرارت را از طریق گسترش می دهدباله: باله ها سطح سطح جانبی {{0} را با 5-15 برابر افزایش می دهند در مقایسه با یک لوله صاف با همان طول. |
| قدرت مکانیکی | استحکام ساختاری بالا: بسته نرم افزاری پوسته و لوله می تواند در برابر فشار بالا (به عنوان مثال ، 1.0-5.0 MPa) و لرزش مکانیکی (برای ژنراتورهای بزرگ بسیار مهم باشد) مقاومت کند. | استحکام پایین: باله ها نازک و مستعد آسیب هستند (به عنوان مثال ، خمش ، خوردگی) در صورت قرار گرفتن در معرض سرعت هوا یا بقایای زیاد. لوله های پایه مقاومت مشابهی در برابر لوله-} و {4} لوله دارند ، اما باله ها دوام مکانیکی کلی را محدود می کنند. |
| اندازه و ردپای | حجم و ردپای بزرگتر: پوسته ، بسته نرم افزاری لوله و سیستم بافل به فضای بیشتری برای همان وظیفه حرارتی نیاز دارد. | طراحی جمع و جور: باله ها سطح مورد نیاز را کاهش می دهد ، بنابراین کولر برای ظرفیت انتقال حرارت معادل کوچکتر و سبک تر است. |
راندمان حرارتی بستگی به ضریب انتقال حرارت ، مقاومت در برابر جریان سیال و سازگاری با شرایط دما/فشار- کلید برای تطبیق تقاضای خنک کننده ژنراتور دارد.
| متریک عملکرد | پوسته - and - tube ژنراتور خنک کننده هوا | کولر هوا ژنراتور لوله - |
|---|---|---|
| راندمان انتقال حرارت | متوسط: سطوح لوله صاف دارای هوای پایین - ضرایب انتقال حرارت جانبی (Hₐ ≈ 20-50 w/m² · k) است. تلاطم ناشی از حفره ها باعث افزایش کارآیی می شود اما محدود است. | بالا: باله ها به طور چشمگیری هوا را افزایش می دهند - سطح جانبی و جریان هوای لمینار را مختل می کند و باعث افزایش Hₐ به 80-200 W/m² · k می شود. ایده آل برای سناریوهایی که هوا "مایع انتقال حرارت ضعیف" است (در خنک کننده ژنراتور مشترک است). |
| افت فشار | - طرف هوایی: افت فشار بالاتر به دلیل دچار مشکل پوسته پوسته شدن (باعث افزایش تلاطم هوا می شود اما قدرت فن بیشتری را مصرف می کند). - طرف خنک کننده: افت فشار پایین (لوله ها مسیرهای مستقیم و ساده دارند). |
- طرف هوایی: افت فشار کمتری (باله ها برای به حداقل رساندن مقاومت جریان در حالی که حداکثر تلاطم هستند) طراحی شده اند. - طرف خنک کننده: مشابه لوله - و {{1} لوله (لوله های پایه دارای جریان داخلی صاف هستند). |
| رویکرد دما | اختلاف دمای بزرگتر (ΔT) بین خروجی خنک کننده و ورودی هوا (به طور معمول 5-10 درجه). کمتر در خنک کننده هوای نزدیک به دمای خنک کننده {{3}. | ΔT کوچکتر (به طور معمول 2-5 درجه): راندمان بالاتر اجازه می دهد تا هوا به دمای خنک کننده نزدیکتر شود ، برای ژنراتورهایی که نیاز به کنترل دما دقیق دارند (به عنوان مثال ، ژنراتورهای هیدرولر ظرفیت بالا {4} بالا). |
| سازگاری برای بارگذاری تغییرات | پاسخ آهسته تر: حجم بزرگ پوسته و بسته لوله گرمای بیشتری را حفظ می کند ، و تنظیم آن در سنبله های ناگهانی بار ژنراتور سخت تر می شود (به عنوان مثال ، در گیاهان ذخیره سازی پمپ {{2}). | پاسخ سریعتر: کویل های فنر جمع و جور دارای جرم حرارتی کمتری هستند ، بنابراین می توانند به سرعت با تغییرات جریان هوا گرم/دما از نوسانات بار سازگار شوند. |
کولرهای هوا ژنراتور باید با شرایط گیاه مطابقت داشته باشند (به عنوان مثال ، نوع خنک کننده ، کیفیت هوا ، محدودیت های فضایی). مناسب بودن آنها به طور قابل توجهی متفاوت است:
| عامل | پوسته - and - tube ژنراتور خنک کننده هوا | کولر هوا ژنراتور لوله - |
|---|---|---|
| سازگاری خنک کننده | عالی برایخنک کننده های فشار بالا -(به عنوان مثال ، آب خنک کننده صنعتی با مواد افزودنی ، گلیکول دما بالا {2} بالا). طراحی قوی پوسته در برابر خنک کننده-} ناشی از خوردگی/فشار ناشی از آن مقاومت می کند. | مناسب برایپایین - to - خنک کننده های فشار متوسط(به عنوان مثال ، آب خنک کننده محیط ، آب سرد). باله ها فشار- تحمل نیستند ، بنابراین فشار خنک کننده بالا فقط بر لوله پایه تأثیر می گذارد (شبیه به لوله- و لوله-). |
| تحمل کیفیت هوا | HIGH: طراحی محصور پوسته و فاصله لوله بزرگ مانع از گرفتگی از گرد و غبار ، غبار روغن یا آوار (در نیروگاه های حرارتی با هوای گرد و غبار) می شود. تمیز کردن آسان از طریق پوسته- flushing جانبی. | کم: باله ها دارای شکاف های باریک (1-3 میلی متر) هستند که به راحتی گرد و غبار ، خط یا روغن را به دام می اندازند. گرفتگی باعث کاهش جریان هوا و راندمان گرما می شود - نیاز به هوای تمیز (به عنوان مثال ، گیاهان هیدرو در مناطق آلودگی کم {6}) یا فیلتراسیون مکرر دارد. |
| مقاومت در برابر ارتعاش | Superior: بسته نرم افزاری سخت پوسته و لوله در برابر لرزش مکانیکی بالا از ژنراتورهای بزرگ (به عنوان مثال ،100+ mw ژنراتورهای هیدرو MW) یا تجهیزات گیاهی مقاومت می کند. | فقیر: باله ها مستعد خم شدن/ترک خوردگی تحت لرزش زیاد هستند. برای ژنراتورهایی که لرزش بیش از حد دارند (به عنوان مثال ، گیاهان حرارتی قدیمی با روتورهای نامتعادل) ایده آل نیست. |
| محدودیت های فضایی | به فضای کافی نیاز دارد (به عنوان مثال ، اتاق های خنک کننده اختصاصی در نیروگاه های بزرگ). برای طرح های جمع و جور مناسب نیست (به عنوان مثال ، گیاهان ذخیره سازی 5- با فضای سالن توربین محدود). | ایده آل برای فضاهای جمع و جور: ردپای کوچکتر و وزن سبک تر امکان نصب در مناطق تنگ (به عنوان مثال ، محفظه ژنراتور ، واحدهای پشت بام برای خنک کننده کمکی) را فراهم می کند. |
نیازهای تعمیر و نگهداری به طور مستقیم بر خرابی گیاهان و هزینه های عملیاتی تأثیر می گذارد.
| جنبه | پوسته - and - tube ژنراتور خنک کننده هوا | کولر هوا ژنراتور لوله - |
|---|---|---|
| دشواری تمیز کردن | کم: - سمت لوله: می تواند با برس ، شستشوی شیمیایی یا آب فشار بالا- (مسیرهای لوله مستقیم) تمیز شود. - side side: baffles ممکن است زباله ها را به دام بیندازد ، اما دسترسی از طریق نازل های پوسته ، تمیز کردن را ساده می کند. |
بالا: - باله ها برای جلوگیری از آسیب ، نیاز به تمیز کردن ظریف (به عنوان مثال ، هوای فشرده شده ، برس های نرم) دارند. تمیز کردن شیمیایی خطرناک است (ممکن است اوراق قرضه لوله 4- را خراب کند). - باله های مسدود شده به طور کامل سخت است و منجر به از دست دادن کارآیی تدریجی می شود. |
| خطر نشت و تشخیص | خطر نشت پایین: بسته های لوله با ورق های لوله (اتصالات قوی) بسته می شوند. نشت (به عنوان مثال ، خوردگی لوله) از طریق تست های فشار یا نظارت بر از دست دادن مایع خنک کننده آسان است. | خطر نشت بالاتر: باله ها از طریق Brazing/Welding متصل می شوند -} خوردگی یا لرزش می تواند باله- اوراق لوله را بشکند و باعث نشت هوا/خنک کننده شود. تشخیص به ابزارهای تخصصی (به عنوان مثال ، تصویربرداری حرارتی) نیاز دارد. |
| زندگی | طولانی تر (15-25 سال): لوله های ضخیم و پوسته در برابر خوردگی و سایش مکانیکی مقاومت می کنند. مناسب برای مدت طولانی - ، عملیات تعمیر و نگهداری کم- (به عنوان مثال ، پایه-} بار گیاهان هیدرو). | کوتاه تر (8-15 سال): باله ها به راحتی (به خصوص در محیط های مرطوب/گرد و غبار) به راحتی خورد و انتقال حرارت را با گذشت زمان تخریب می کند. نیاز به تعویض مکرر سیم پیچ های فنلاندی دارد. |
چگونه انتخاب کنیم؟
| سناریو | نوع کولر ترجیحی | دلیل اصلی |
|---|---|---|
| ژنراتورهای بزرگ هیدرو/حرارتی با لرزش زیاد | لوله - و {{1} tube | استحکام برتر و مقاومت در برابر لرزش. |
| محیط های گرد و غبار (به عنوان مثال ، نیروگاه های حرارتی) | لوله - و {{1} tube | در برابر گرفتگی مقاومت می کند. تمیز کردن آسان |
| فضاهای جمع و جور (به عنوان مثال ، گیاهان - گیاهان ذخیره سازی) | لوله - لوله | ردپای کوچک و طراحی سبک وزن. |
| خنک کننده کارآیی بالا-} (کنترل دقیق دما) | لوله - لوله | رویکرد دمای کوچکتر ؛ پاسخ سریعتر به تغییرات بار. |
| بودجه اولیه کم + شرایط هوای پاک | لوله - لوله | هزینه پیش رو و استفاده از انرژی عملیاتی. |
| مدت طولانی - ، عملیات تعمیر و نگهداری کم {1} | لوله - و {{1} tube | طول عمر طولانی تر و هزینه های پایین تر. |
