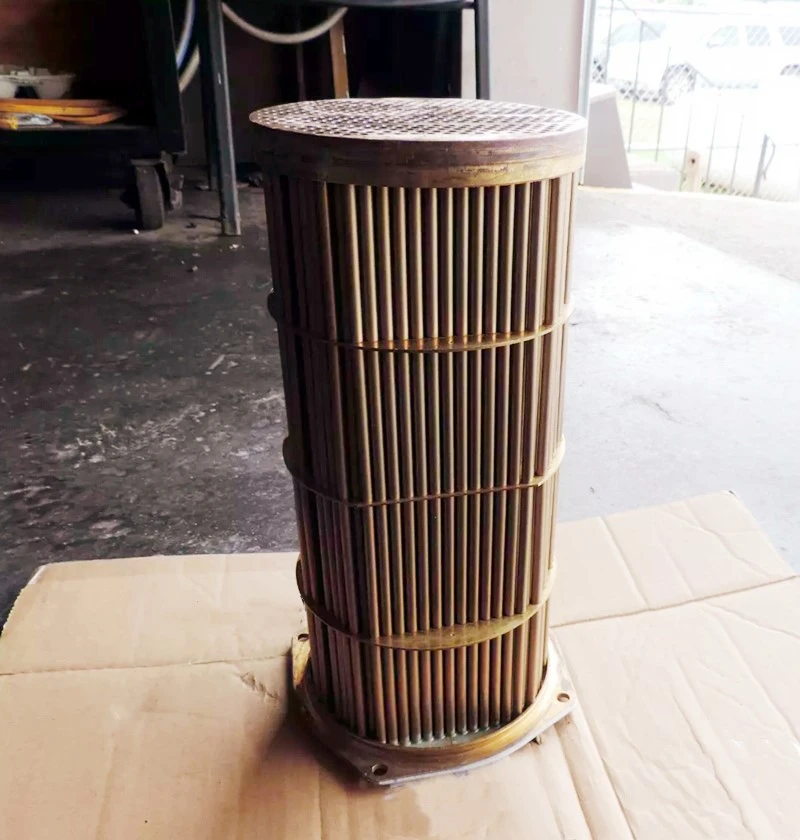

مبدل حرارتی با Fins-Tube در کمپرسور هوا به عنوان aftercooler
مبدل حرارتی با Fins-Tube در کمپرسور هوا به عنوان aftercooler
مبدل حرارتی باله - لوله که به عنوان یک پس زمینه در یک کمپرسور هوا استفاده می شود ، برای خنک کردن هوای فشرده شده داغ که از کمپرسور بیرون می آید ، استفاده می کند. به دلیل کارهایی که در طی فرآیند فشرده سازی انجام می شود ، هوای فشرده شده گرم می شود. به عنوان مثال ، در یک کمپرسور هوای متقابل ، دمای هوا می تواند به میزان قابل توجهی افزایش یابد ، گاهی اوقات بسته به نسبت فشرده سازی ، 1 {1} درجه. Aftercooler این دما را به یک سطح قابل کنترل تر ، معمولاً نزدیک به دمای محیط به علاوه چند درجه (در بسیاری از موارد 40 - 50 در بسیاری از موارد) کاهش می دهد.
با خنک کردن هوای فشرده شده ، همچنین به از بین بردن رطوبت کمک می کند. با خنک شدن هوا ، بخار آب موجود در هوا درون آب مایع قرار می گیرد که می تواند از جریان هوا جدا شود. این امر برای بسیاری از برنامه های کاربردی که در آن هوای خشک مورد نیاز است ، بسیار مهم است ، مانند ابزارهای پنوماتیک ، فرآیندهای خشک کردن صنعتی و برخی عملیات تولید.
طراحی لوله:
لوله ها معمولاً از موادی با هدایت حرارتی خوب مانند مس یا مس - آلیاژهای نیکل ساخته شده اند. مس دارای هدایت حرارتی بالایی در حدود {1}} w/(m · k) است و امکان انتقال حرارت کارآمد از هوای فشرده شده گرم در داخل لوله ها به قسمت خارج را فراهم می کند. قطر لوله بسته به سرعت جریان هوای فشرده شده می تواند متفاوت باشد ، اما قطر مشترک از mm {2} mm متغیر است.
لوله ها اغلب در یک الگوی مبهم یا خط مرتب می شوند. ترتیبات مبهم ، جریان آشفته تری از محیط خنک کننده (معمولاً هوا) در اطراف لوله ها را فراهم می کند که باعث افزایش انتقال حرارت می شود. با این حال ، آنها همچنین منجر به افت فشار کمی بالاتر در مقایسه با تنظیمات خط می شوند.
طراحی باله:
باله ها به قسمت بیرونی لوله ها وصل می شوند تا سطح سطح موجود برای انتقال حرارت را افزایش دهند. باله های آلومینیومی معمولاً به دلیل هدایت حرارتی سبک و خوب (در مورد 205 - 237 w/(m · k)) استفاده می شود. هندسه باله با دقت برای بهینه سازی انتقال حرارت طراحی شده است. ارتفاع باله می تواند از چند میلی متر تا چند سانتی متر باشد و زمین باله (فاصله بین باله های مجاور) معمولاً بین {1} mm mm است. یک زمین باله مناسب به شما کمک می کند تا هوای کافی از طریق باله ها جریان یابد در حالی که حداکثر منطقه تماس با هوا را برای انتقال حرارت به حداکثر می رساند.
باله ها معمولاً در پیکربندی صفحه - باله یا دایره ای قرار دارند. صفحه - مبدلهای حرارتی باله دارای باله های مسطح هستند که برای برنامه هایی که فضا نگرانی دارد و به یک طراحی جمع و جور تر نیاز است ، مناسب تر هستند. دایره ای - مبدل های حرارتی باله دارای باله هایی هستند که در اطراف لوله ها می پیچند و می توانند انتقال حرارت یکنواخت تری را در اطراف لوله فراهم کنند.
