تفاوت بین سیستم های خنک کننده CACW، CACA و TEWAC

ماشین های الکتریکی مانند موتورهای بزرگ و ژنراتورها در حین کار گرمای قابل توجهی تولید می کنند. برای حفظ راندمان و جلوگیری از گرمای بیش از حد، از سیستم‌های خنک‌کننده مدار بسته مختلف - عمدتاً CACW، CACA و TEWAC استفاده می‌شود. در حالی که هر سه هستندکاملا محصورسیستم‌هایی که از مدار هوای داخلی در برابر آلودگی محافظت می‌کنند، در نحوه حذف گرما در نهایت تفاوت دارند.

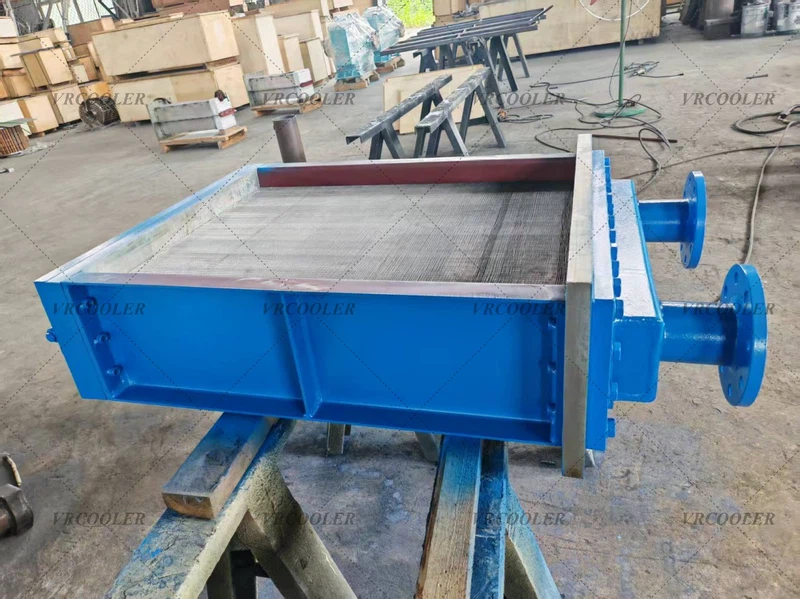

1. CACW - آب مدار هوای بسته-خنک شده

• اصل خنک کننده:

هوای گرم از مدار داخلی ژنراتور از یک مبدل حرارتی خنک{0}آب (سردکن CACW) عبور می‌کند. گرما از هوا به آب خنک کننده ای که در داخل لوله های پره دار در گردش است منتقل می شود.

• خصوصیات:

از آب خنک کننده به عنوان هیت سینک نهایی استفاده می کند

راندمان انتقال حرارت بسیار بالا

ایده آل برای نیروگاه ها یا تاسیسات با منبع آب پایدار

عملکرد جمع و جور و بی صدا

• کاربرد معمولی:

توربو{0}}ژنراتورهای بزرگ، هیدرو-ژنراتورها و موتورهای با ظرفیت{2}بالا که آب خنک کننده به راحتی در دسترس است.



2. CACA - هوای مدار بسته هوا-خنک شده

• اصل خنک کننده:

هوای داخلی داغ از یک مبدل حرارتی-به-هوا عبور می‌کند. گرما با استفاده از فن های خارجی به هوای محیط منتقل می شود که هوا را در سطح خنک تر می دمد.

• خصوصیات:

از هوای محیط به جای آب خنک کننده استفاده می کند

مناسب برای محیط های خشک یا مناطق بدون منبع آب

راندمان خنک کنندگی کمی کمتر از CACW است

به مساحت مبدل حرارتی بزرگتر و قدرت فن نیاز دارد

• کاربرد معمولی:

کارخانه‌های صنعتی، مناطق بیابانی یا سیستم‌های مولد سیار که استفاده از آب در آنها محدود است.



3. TEWAC - آب کاملاً محصور-به-خنک با هوا

• اصل خنک کننده:

سیستم TEWAC اساساً شبیه به CACW است که در آن گرما از مدار هوای محصور از طریق یک مبدل حرارتی به آب منتقل می شود. اصطلاحTEWACاغلب به عنوان طبقه بندی خنک کننده ماشین تعریف شده توسط استانداردهای IEC/ISO به جای یک نوع سیستم جداگانه استفاده می شود.

• خصوصیات:

"به طور کامل محصور شده" نشان می دهد که موتور یا ژنراتور از هوای خارجی آب بندی شده است

"آب-به-هوا" به این معنی است که از آب به عنوان وسیله خنک‌کننده نهایی استفاده می‌کند.

حفاظت بالا (رده بندی IP) را ارائه می دهد و برای محیط های صنعتی خشن مناسب است

• کاربرد معمولی:

موتورهای صنعتی بزرگ، کمپرسورها و ژنراتورهای برق در کارخانه های شیمیایی، کارخانه های فولاد و تاسیسات دریایی.

جدول خلاصه

نوع خنک کننده	نام کامل	محیط خنک کننده	کارایی	نیاز آب	استفاده معمولی
CACW	آب مدار هوای بسته-خنک شده	آب	★★★★★	مورد نیاز	نیروگاه‌ها، ژنراتورهای آبی و توربو-
CACA	هوای مدار بسته هوا-خنک شده	هوا	★★★★	لازم نیست	مناطق دورافتاده یا خشک
TEWAC	آب کاملاً محصور-به-خنک با هوا	آب	★★★★★	مورد نیاز	موتورها و ژنراتورهای صنعتی
